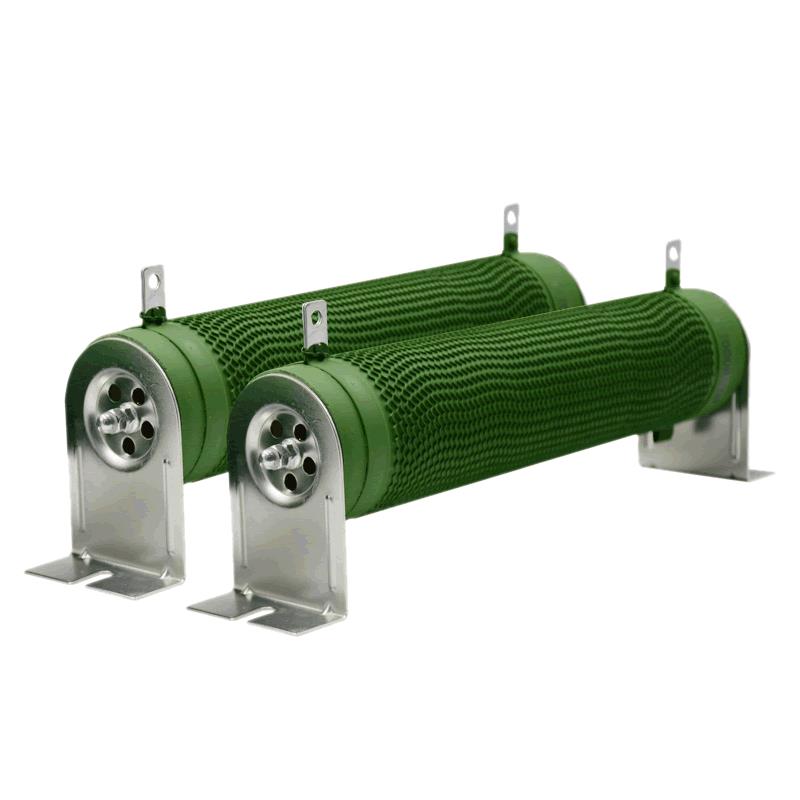

●特點 Features:
1.過負荷能力強，熱穩定性好，使用壽命長。
2.表面涂漆為綠色不燃性面漆。
3.使用環境溫度-55℃-+275℃。
4.精度范圍：±5%、±10%
●型號尺寸及耐壓性能 Dimensions and Voltage Perormance：
| 型號 Type | 功率 | L1±2 | L2±3 | L3±3 | L4±3 | H1±2 | H2±2 | S±0.5 | F±0.5 | W±1 | T±0.5 |
RX20 | 10W | 28 | 40 | 80 | 58 | 13 | 40 | 6 | 3.5 | 4.5 | 5 |
RX20 | 20W | 35 | 50 | 84 | 75 | 16 | 45 | 6 | 3.5 | 4.5 | 5 |
RX20 | 25W | 35 | 50 | 90 | 75 | 20 | 47 | 6 | 3.5 | 4.5 | 5 |
RX20 | 30W | 55 | 70 | 110 | 95 | 20 | 47 | 6 | 3.5 | 4.5 | 5 |
RX20 | 40W | 75 | 90 | 130 | 118 | 20 | 47 | 6 | 3.5 | 4.5 | 5 |
RX20 | 50W | 75 | 90 | 145 | 122 | 28 | 65 | 8 | 4.5 | 6.5 | 5.5 |
RX20 | 80W | 125 | 140 | 195 | 172 | 28 | 65 | 8 | 4.5 | 6.5 | 5.5 |
RX20 | 100W | 155 | 167 | 220 | 200 | 28 | 65 | 8 | 4.5 | 6.5 | 5.5 |
RX20 | 150W | 203 | 215 | 270 | 247 | 28 | 65 | 8 | 4.5 | 6.5 | 5.5 |
RX20 | 200W | 250 | 267 | 320 | 300 | 28 | 65 | 8 | 4.5 | 6.5 | 5.5 |
RX20 | 300W | 250 | 267 | 337 | 302 | 40 | 90 | 10 | 6.0 | 6.5 | 6.5 |
RX20 | 400W | 312 | 330 | 398 | 365 | 40 | 90 | 10 | 6.0 | 6.5 | 6.5 |
RX20 | 500W | 298 | 330 | 374 | 353 | 50 | 103 | 10 | 6.0 | 7.0 | |
RX20 | 800W | 368 | 400 | 450 | 422 | 60 | 122 | 14 | 6.5 | 9.0 | |
RX20 | 1000W | 398 | 430 | 480 | 452 | 60 | 122 | 14 | 6.5 | 9.0 | |
RX20 | 2000W | 398 | 430 | 490 | 462 | 70 | 132 | 14 | 6.5 | 8.5 | |
RX20 | 3000W | 398 | 430 | 490 | 457 | 80 | 145 | 14 | 8.0 | 8.5 | |
RX20 | 4000W | 398 | 430 | 510 | 473 | 100 | 157 | 16 | 8.0 | 9.0 | |
RX20 | 5000W | 510 | 540 | 620 | 583 | 100 | 157 | 16 | 8.0 | 9.0 |
備注Note:具體規格尺寸可以根據客戶的需要制作，同時也可以制作一管多個阻值，也可按客戶要求取消固定支架。
●額定功率遞減圖 Rated Power Derating Curve：
●性能測試Performance Test：
測試項目TestItem | 測試條件Test Condiion | 性能Performance |
溫度系數 | 在常溫及常溫+100℃時分別測量電阻值并計算每度的阻值變化率 | ±300PPM/℃ |
短時間過負荷 | 將10倍的額定功率的電壓或者最高負荷電壓（取較小者）約5秒鐘 | △R≤±（2%R+0.05Ω） |
耐焊接熱 | 在350±10℃錫爐中浸入2-3秒 | △R≤±（1%R+0.05Ω） |
可焊性 | 在245±10℃錫爐中浸入2-3秒 | 焊錫面積覆蓋率95%以上 |
溫度循環 | 在-55℃時放置30分鐘，然后在+25℃時放置10-15分鐘，然后再在+125℃時放置10-15分鐘，然后再在+25℃是放置10-15分鐘，共循環5次 | △R≤±（1%R+0.05Ω） |
耐濕負荷壽命 | 在溫度為40±2℃，相對濕度為90-95%的恒溫恒濕箱中，施加額定電壓或者最高工作電壓（取較小者）共1000小時（通1.5小時，端0.5小時） | △R≤±（5%R+0.05Ω） |
耐溫負荷壽命 | 在70±2℃恒溫恒濕箱中，施加額定電壓或者最高工作電壓（取較小者）共1000小時（通1.5小時，端0.5小時） | △R≤±（5%R+0.05Ω） |
難燃性 | 分別5、10、16倍額定功率加交流負荷5分鐘 | 不可有明顯火焰 |
●型號規格PartNO.Regulation
| RX20 | J | O | T520 | 100R0 |
| 產品名稱ProductName | 精度TOL | 特殊碼 Special Code | 成型Forming | 阻值Ohm |
| 大功率電阻器 | J=±5% k=±10% | B001=B | 0R100=0.1R 0R220=0.22R 10R00=10R 10K00=10KR |
