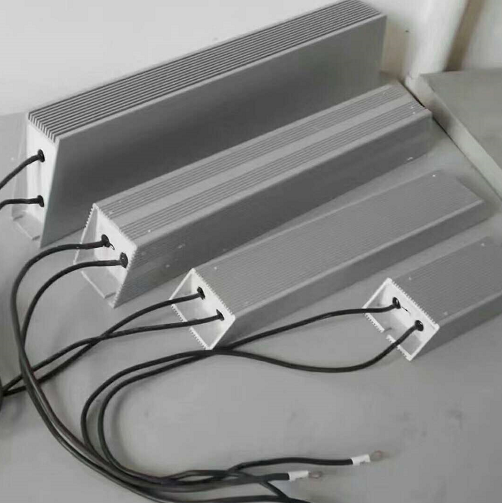

本品為RXLG系列電阻器其耐氣候性，耐振動，安全性，優于傳統瓷骨架電阻器。廣泛應用于電源，變頻器，伺服系統等高要求的電氣回路中，并能夠用于惡劣的工控環境。易緊密安裝，易附加散熱器。外型美觀，是電力電子理想的配套產品。
●特點 Features:
1.金屬鋁殼包封，散熱性能好、適合散熱板安裝，可長期在惡劣環境下使用。
2.體積小、功率負荷大。
3.絕緣性高，采用阻燃無機材料一體化封裝，抗振性好。
4.多種接線方式，便于安裝。
5.廣泛用于變頻器電梯、舞臺音響及高端設備行業。
6.精度范圍：±1%、±2%、±5%、±10%
●額定功率遞減圖 Rated Power Derating Curve：
●性能測試Performance Test：
測試項目TestItem | 測試條件Test Condiion | 性能Performance |
溫度系數 | 在常溫及常溫+100℃時分別測量電阻值并計算每度的阻值變化率 | ±350PPM/℃ |
短時間過負荷 | 將10倍的額定功率的電壓或者最高負荷電壓（取較小者）約5秒鐘 | △R≤±（2%R+0.05Ω） |
耐焊接熱 | 在350±10℃錫爐中浸入2-3秒 | △R≤±（1%R+0.05Ω） |
可焊性 | 在245±10℃錫爐中浸入2-3秒 | 焊錫面積覆蓋率95%以上 |
溫度循環 | 在-55℃時放置30分鐘，然后在+25℃時放置10-15分鐘，然后再在+125℃時放置10-15分鐘，然后再在+25℃是放置10-15分鐘，共循環5次 | △R≤±（1%R+0.05Ω） |
耐濕負荷壽命 | 在溫度為40±2℃，相對濕度為90-95%的恒溫恒濕箱中，施加額定電壓或者最高工作電壓（取較小者）共1000小時（通1.5小時，端0.5小時） | △R≤±（5%R+0.05Ω） |
耐溫負荷壽命 | 在70±2℃恒溫恒濕箱中，施加額定電壓或者最高工作電壓（取較小者）共1000小時（通1.5小時，端0.5小時） | △R≤±（5%R+0.05Ω） |
難燃性 | 分別5、10、16倍額定功率加交流負荷5分鐘 | 不可有明顯火焰 |
●型號規格PartNO.Regulation
| RXLG | J | O | T520 | 100R0 |
| 產品名稱ProductName | 精度TOL |
特殊碼 Special Code | 成型Forming | 阻值Ohm |
| 鋁殼電阻器 |
F=±1% G=±2%J=±5% k=±10% | B001=B |
0R100=0.1R 0R220=0.22R 10R00=10R10K00=10KR |
